| Место происхождения | Звонок |
| Фирменное наименование | Broadcom |
| Сертификация | ROHS |
| Номер модели | ILD621 |
Детали продукта
ILD/Q621 и ILD/Q621GB optocouplers фототранзистора мульти-канала которые используют излучатели GaAs IRLED и высокие фототранзисторы кремния увеличения NPN. Эти приборы построены используя сверх/под соединением leadframe оптически и двойной отлитой в форму технологией изоляции. Этот процесс сборки предлагает выдерживает напряжение тока теста 7500 VDC.
• Другой источник к TLP621-2/-4 и TLP621GB-2/-4
• Отношение выходного тока к току на входе (CTR) на мамах IF= 5
ILD/Q621: 50% MIN.
ILD/Q621GB: 100% MIN.
• Насыщенное отношение выходного тока к току на входе (CTRSAT) на мамах IF=1
ILD/Q621: Тип 60%.
ILD/Q621GB: 30% MIN.
• Высокое напряжение тока коллектор- эмиттера, BVCEO=70 v

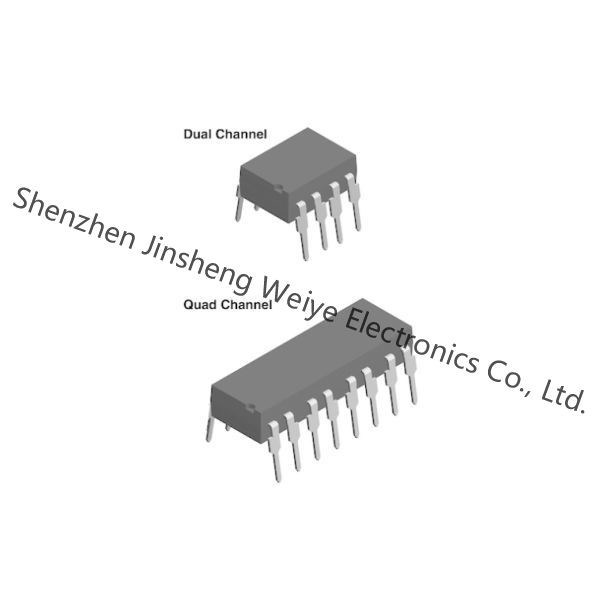

• Особенность двойных и квадрацикла пакетов:
- Уменьшенный космос доски
- Понизьте Pin и части считают
- Улучшайте канал для того чтобы направить спичку CTR
- Улучшенный сброс единого режима
• Конюшня Пол-влияния ТРИО (прозрачный экран иона)
• Напряжение тока теста изоляции от двойного отлитого в форму пакета, 5300 VACRMS
• Файл #E52744 лаборатории страховщиков
• VDE 0884 доступный с вариантом 1
Спецификации
| Атрибут | Атрибут со значением |
|---|---|
| Изготовитель | Разделение полупроводника Vishay Opto |
| Категория продукта | Optocouplers выхода транзистора |
| Серия | - |
| Упаковка | Трубка |
| Пакет-случай | 8-DIP (0,300", 7.62mm) |
| Типа Входн | DC |
| Рабочая температура | -55°C | 100°C |
| Типа Установк | Через отверстие |
| Типа Выход | Транзистор |
| Номер--каналы | 2 канала |
| Поставщик-Прибор-пакет | 8-DIP |
| Конфигурация | Канал 2 |
| Течение требуемой производительности | 50mA |
| Напряжени Тока-Выход-Макс | 70V |
| Настоящ-DC-передн-если-Макс | 60mA |
| Напряжени тока-изоляция | 5300Vrms |
| Vf | 1.15V |
| Отношение выходного тока к току на входе | 50% @ 5mA |
| Настоящ-Передача-Коэффициент-Макс | 600% @ 5mA |
| Нерабочее время поворота | 3μs, 2.3μs |
| Подъем-Падени-время-Typ | 2μs, 2μs |
| Сатурация Vce | 400mV |
| Pd-Сил-диссипация | 400 mW |
| Максимальная рабочая температура | + 100 c |
| Температурная амплитуда рабочей температуры | - 55 c |
| Vf-Передн-напряжение тока | 1,3 v |
| Изоляци-напряжение тока | 5300 Vrms |
| Vr-Обратн-напряжение тока | 6 v |
| Если-Передн-настоящий | 60 мам |
| Пакет-случай | DIP-8 |
| Отношение выходного тока к току на входе | 600% |
| Максимум-Сборник-настоящий | 100 мам |
| Максимум-Сборник-Излучател-напряжение тока | 70 v |
| Максимум-Сборник-Излучател-Сатураци-напряжение тока | 0,4 v |
Форма, пакет, функциональный совместимый компонент
