| Место происхождения | Звонок |
| Фирменное наименование | Broadcom |
| Сертификация | ROHS |

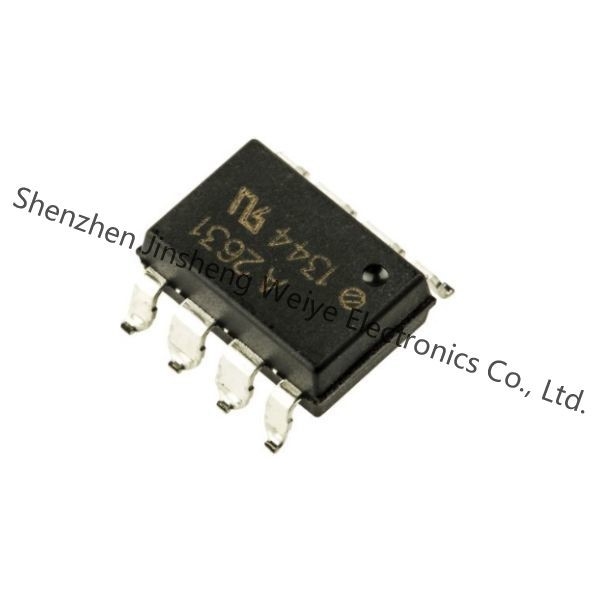

| Номер модели | HCPL-2631-300E |
Детали продукта
6N137, HCPL-26XX/06XX/4661, HCNW137/26X1 оптически соединенные ворота которые совмещают диод GaAsP светоизлучающий и интегрированный высокий детектор фото увеличения. Включить входной сигнал позволяет детектору быть strobed.
Выход детектора IC открытый сборник Schottky зажал транзистор. Внутренний экран обеспечивает гарантированную спецификацию невосприимчивости единого режима переходную 5 000 V/µs для HCPL-X601/X631 и HCNW2601, и 10 000 V/µs для HCPL-X611/X661 и HCNW2611.
Этот уникальный дизайн предусматривает максимальную изоляцию цепи ac и dc пока достигающ совместимости TTL. Параметры ac и dc optocoupler рабочие гарантированы от -40°C к +85°C позволяющ безотказной системной производительности.
• общее 5 kV/µs минимальное
Сброс режима (CMR) на
VCM = 50 v для HCPL-X601/X631, HCNW2601 и
10 kV/µs минимальное CMR на VCM = 1000 v для HCPL X611/X661, HCNW2611
• Быстрый ход: 10 MBd типичный
• LSTTL/TTL совместимое
• Низкая возможность течения входного сигнала: 5 мам
• Гарантированное представление ac и dc над температурой: -40°C к +85°C
• Доступный в 8-Pin ПОГРУЖЕНИИ, SOIC-8, Widebody пакеты
• Strobable вывело наружу (продукты одиночного канала единственные)
• Утверждение безопасности
Узнанный UL - 3750 v rms
для 1 минуты и rms* 5000 v
на 1 минута в UL1577
EN одобренный CSA IEC/EN/DIN 60747-5-2 одобрил с VIORM = пик 630 v
для HCPL-2611 варианта 060 и VIORM = 1414 пиков v для HCNW137/26X1
• Герметичная версия MIL-PRF-38534 доступная (HCPL-56XX/66XX)
• Изолированная линия приемник
• Интерфейсы периферийного устройства компьютера
• Интерфейсы системы микропроцессора
• Изоляция для A/D, преобразование цифров D/A
• Переключая электропитание
• Изоляция вход-выхода аппаратуры
• Исключение контура заземления
• Замена трансформатора ИМПа ульс
• Изоляция транзистора силы в приводах мотора
• Изоляция высокоскоростных систем логики
Спецификации
| Атрибут | Атрибут со значением |
|---|---|
| Изготовитель | Broadcom |
| Категория продукта | Optocouplers выхода логики |
| Серия | - |
| Упаковка | Упаковка трубки резервная |
| Пакет-случай | 8-SMD, крыло чайки |
| Типа Входн | DC |
| Рабочая температура | -40°C | 85°C |
| Типа Установк | Поверхностный держатель |
| Типа Выход | Открытый сборник, Schottky зажал |
| Номер--каналы | 2 канала |
| Напряжени тока-поставка | 4,5 V | 5,5 V |
| Поставщик-Прибор-пакет | Крыло чайки 8-DIP |
| Скорость обработки данных | 10MBd |
| Течение требуемой производительности | 50mA |
| Настоящ-DC-передн-если-Макс | 15mA |
| Напряжени тока-изоляция | 3750Vrms |
| Vf | 1.5V |
| Подъем-Падени-время-Typ | 24ns, 10ns |
| Inputs-Side-1-Side-2 | 2/0 |
| Общ-Режим-Переходн-Невосприимчивост-минута | 10kV/μs |
| Распространени-Задержк-tpLH-tpHL-Макс | 100ns, 100ns |
| Pd-Сил-диссипация | 60 mW |
| Максимальная рабочая температура | + 85 c |
| Температурная амплитуда рабочей температуры | - 40 c |
| Vf-Передн-напряжение тока | 1,5 v |
| Изоляци-напряжение тока | 3750 Vrms |
| Выход-настоящий | 50 мам |
| Падени-время | 10 ns |
| Время нарастания | 24 ns |
| Vr-Обратн-напряжение тока | 5 v |
| Если-Передн-настоящий | 10 мам |
| Пакет-случай | Крыло чайки PDIP-8 |
| Максимум-Сборник-настоящий | 50 мам |
Форма, пакет, функциональный совместимый компонент
| Изготовитель Part# | Описание | Изготовитель | Сравните |
| HCPL-2631-300 Оптическая электроника |
Optocoupler выхода IC логики, 2-Element, 3750V изоляция, 10MBps, 0,300 ДЮЙМА, ПОВЕРХНОСТНЫЙ ДЕРЖАТЕЛЬ, DIP-8 | Ограничиваемое Broadcom | HCPL-2631-300E против HCPL-2631-300 |
| HCPL-2631#500 Оптическая электроника |
OPTOCOUPLER ВЫХОДА ЛОГИКИ 2 КАНАЛОВ, 10Mbps, 0,300 ДЮЙМА, ПОВЕРХНОСТНЫЙ ДЕРЖАТЕЛЬ, DIP-8 | Технологии Avago | HCPL-2631-300E против HCPL-2631#500 |
| HCPL-2631#300 Оптическая электроника |
OPTOCOUPLER ВЫХОДА ЛОГИКИ 2 КАНАЛОВ, 10 Mbps, 0,300 ДЮЙМА, ПОВЕРХНОСТНЫЙ ДЕРЖАТЕЛЬ, DIP-8 | Технологии Avago | HCPL-2631-300E против HCPL-2631#300 |
| HCPL-2631-500 Оптическая электроника |
OPTOCOUPLER ВЫХОДА ЛОГИКИ 2 КАНАЛОВ, 10Mbps, 0,300 ДЮЙМА, ПОВЕРХНОСТНЫЙ ДЕРЖАТЕЛЬ, DIP-8 | Технологии Avago | HCPL-2631-300E против HCPL-2631-500 |
| HCPL-2631-500E Оптическая электроника |
Optocoupler выхода IC логики, 2-Element, 3750V изоляция, 10MBps, 0,300 ДЮЙМА, ROHS УСТУПЧИВОЕ, ПОВЕРХНОСТНЫЙ ДЕРЖАТЕЛЬ, DIP-8 | Ограничиваемое Broadcom | HCPL-2631-300E против HCPL-2631-500E |
| HCPL-2631-300E Оптическая электроника |
Optocoupler выхода IC логики, 2-Element, 3750V изоляция, 10MBps, 0,300 ДЮЙМА, ROHS УСТУПЧИВОЕ, ПОВЕРХНОСТНЫЙ ДЕРЖАТЕЛЬ, DIP-8 | Ограничиваемое Broadcom | HCPL-2631-300E против HCPL-2631-300E |
| HCPL-2631300 Оптическая электроника |
OPTOCOUPLER ВЫХОДА ЛОГИКИ 2 КАНАЛОВ, 10 Mbps, 0,300 ДЮЙМА, ПОВЕРХНОСТНЫЙ ДЕРЖАТЕЛЬ, DIP-8 | Технологии Avago | HCPL-2631-300E против HCPL-2631300 |
