| Место происхождения | Звонок |
| Фирменное наименование | Broadcom |
| Сертификация | ROHS |

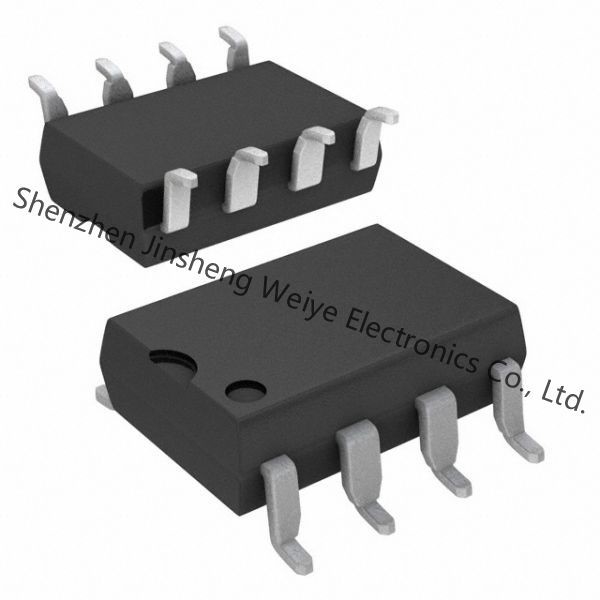

| Номер модели | HCNW136-500E |
Детали продукта
Эти optocouplers диод-транзистора используют изолирующий слой между СИД и интегрированным фотодетектором для предусмотрения электрической изоляции между входом и выходом. Отдельные соединения для сборника смещения и выход-транзистора фотодиода увеличивают скорость до 100 времен которые обычной муфты фототранзистора путем уменьшение емкости основани-сборника. Эти optocouplers одиночного канала доступны в ПОГРУЖЕНИИ 8-Pin, SO-8 и Widebody конфигурациях пакета.
• Быстрый ход: 1 Mb/s
• TTL совместимый
• Доступный в 8-Pin ПОГРУЖЕНИИ, SO-8, widebody пакеты
• Выход открытого сборника
• Утверждение безопасности
UL узнал – 3750 Vrms на 1 минута (5000 Vrms на 1 минута для HCNW и приборов варианта 020) согласно с одобренное UL1577 CSA
EN 60747-5-2 IEC/EN/DIN одобрил
– VIORM = пик 560 v для приборов SO8
– VIORM = пик 630 v для приборов ПОГРУЖЕНИЯ 300mil
– VIORM = 1414 пиков v для приборов ПОГРУЖЕНИЯ 400mil (widebody)
• Двойной - версия канала доступная (253X/053X/0534)
• Высоковольтная изоляция
• Изоляция видеосигнала
• Линия приемники
• Элемент обратной связи в переключенных электропитаниях режима
• Высокоскоростная изоляция земли логики
– TTL/TTL, TTL/CMOS, TTL/LSTTL
• Заменяет трансформаторы ИМПа ульс
• Заменяет медленные амортизаторы фототранзистора
• Изоляция аналогового сигнала земная
Спецификации
| Атрибут | Атрибут со значением |
|---|---|
| Изготовитель | Broadcom |
| Категория продукта | Optocouplers выхода транзистора |
| Серия | - |
| Упаковка | Резервная упаковка |
| Пакет-случай | 8-SMD, крыло чайки |
| Типа Входн | DC |
| Рабочая температура | -55°C | 85°C |
| Типа Установк | Поверхностный держатель |
| Типа Выход | Транзистор с основанием |
| Номер--каналы | 1 канал |
| Поставщик-Прибор-пакет | Крыло чайки 8-DIP |
| Скорость обработки данных | 1 Mbps |
| Течение требуемой производительности | 8mA |
| Напряжени Тока-Выход-Макс | 20V |
| Настоящ-DC-передн-если-Макс | 25mA |
| Напряжени тока-изоляция | 5000Vrms |
| Vf | 1.68V |
| Отношение выходного тока к току на входе | 15% @ 16mA |
| Настоящ-Передача-Коэффициент-Макс | - |
| Нерабочее время поворота | 1μs, 1μs (Макс) |
| Подъем-Падени-время-Typ | - |
| Сатурация Vce | - |
| Pd-Сил-диссипация | 100 mW |
| Максимальная рабочая температура | + 70 c |
| Температурная амплитуда рабочей температуры | 0 c |
| Vf-Передн-напряжение тока | 1,68 v |
| Изоляци-напряжение тока | 5000 Vrms |
| Выход-настоящий | 8 мам |
| Vr-Обратн-напряжение тока | 3 v |
| Если-Передн-настоящий | 16 мам |
| Пакет-случай | Крыло чайки PDIP-8 |
| Отношение выходного тока к току на входе | 50% |
| Максимум-Сборник-настоящий | 8 мам |
Форма, пакет, функциональный совместимый компонент
| Изготовитель Part# | Описание | Изготовитель | Сравните |
| HCNW136-500E Оптическая электроника |
1 OPTOCOUPLER ВЫХОДА ЛОГИКИ КАНАЛА, 1Mbps, 0,400 ДЮЙМА, ШИРОКОЕ ТЕЛО, ПОВЕРХНОСТНЫЙ ДЕРЖАТЕЛЬ, DIP-8 | Технологии Avago | HCNW136-500E против HCNW136-500E |
