| Место происхождения | Звонок |
| Фирменное наименование | Lite-On |
| Сертификация | ROHS |

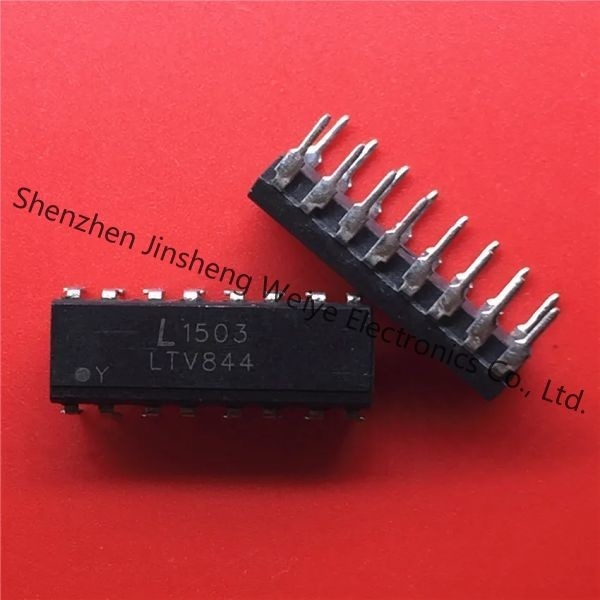

| Номер модели | LTV-844 |
Детали продукта
* ответ входного сигнала AC
* высокое течение входного сигнала
(ЕСЛИ:, то МАКСИМАЛЬНОЕ 150mA)
* высокое напряжение тока изоляции вход-выхода
(Viso = 5,000Vrms)
* низкое течение сборника темное
(ICEO: МАКСИМАЛЬНОЕ 10-7A на VCE = 20V)
* отношение выходного тока к току на входе
(CTR: МИНИМАЛЬНОЕ 20% на ЕСЛИ = ±100mA, VCE = 2V), то
* Двойн-в-линия пакет:
LTV-814H: 1 тип канала
LTV-824H: тип канала 2
LTV-844H: тип канала 4
* широкий пакет дистанционирования руководства:
LTV-814HM: 1 тип канала
LTV-824HM: тип канала 2
LTV-844HM: тип канала 4
* пакет поверхностный устанавливать:
LTV-814HS: 1 тип канала
LTV-824HS: тип канала 2
LTV-844HS: тип канала 4
* упаковка ленты и вьюрка:
LTV-814HS-TA1, LTV-824HS-TA1
* UL одобрил (но. E113898) единственное 814H
* TUV одобрил (но. R9653630)
* CSA одобрило (но. CA91533)
* VDE одобрил (но. 094722) только 814H
Спецификации
| Атрибут | Атрибут со значением |
|---|---|
| Изготовитель | Lite-на |
| Категория продукта | Optocouplers выхода транзистора |
| Серия | - |
| Упаковка | Трубка |
| Пакет-случай | 16-DIP (0,300", 7.62mm) |
| Типа Входн | AC, DC |
| Рабочая температура | -30°C | 100°C |
| Типа Установк | Через отверстие |
| Типа Выход | Транзистор |
| Номер--каналы | 4 канала |
| Поставщик-Прибор-пакет | 16-DIP |
| Конфигурация | Канал 4 |
| Течение требуемой производительности | 50mA |
| Напряжени Тока-Выход-Макс | 35V |
| Настоящ-DC-передн-если-Макс | 50mA |
| Напряжени тока-изоляция | 5000Vrms |
| Vf | 1.2V |
| Отношение выходного тока к току на входе | 20% @ 1mA |
| Настоящ-Передача-Коэффициент-Макс | 300% @ 1mA |
| Нерабочее время поворота | - |
| Подъем-Падени-время-Typ | 4μs, 3μs |
| Сатурация Vce | 200mV |
| Pd-Сил-диссипация | 200 mW |
| Максимальная рабочая температура | + 100 c |
| Температурная амплитуда рабочей температуры | - 30 c |
| Vf-Передн-напряжение тока | 1,4 v |
| Изоляци-напряжение тока | 5000 Vrms |
| Падени-время | 18 мы |
| Время нарастания | 18 мы |
| Если-Передн-настоящий | 50 мам |
| Пакет-случай | PDIP-16 |
| Отношение выходного тока к току на входе | 300% |
| Максимум-Сборник-настоящий | 50 мам |
| Максимум-Сборник-Излучател-напряжение тока | 35 v |
| Максимум-Сборник-Излучател-Сатураци-напряжение тока | 0,2 v |
Форма, пакет, функциональный совместимый компонент
| Изготовитель Part# | Описание | Изготовитель | Сравните |
| TLP621-4 Оптическая электроника |
Optocoupler выхода транзистора, 4-Element, 5300V изоляция, DIP-16 | Компоненты Isocom | LTV-844 против TLP621-4 |
| LTV844 Оптическая электроника |
AC INPUT-TRANSISTOR 4 КАНАЛОВ ВЫВЕЛ НАРУЖУ OPTOCOUPLER, DIP-16 | Lite-на Полупроводнике Корпорации | LTV-844 против LTV844 |
| LTV-8441 Оптическая электроника |
Optocoupler выхода входного сигнала-Darlington AC, 4-Element, 5000V изоляция, DIP-16 | Lite-на Полупроводнике Корпорации | LTV-844 против LTV-8441 |
| TIL193A Оптическая электроника |
Optocoupler выхода транзистора, 4-Element, изоляция 5300V | Компоненты Isocom | LTV-844 против TIL193A |
| PC844 Оптическая электроника |
Optocoupler выхода Входн-транзистора AC, 4-Element, 5000V изоляция, DIP-16 | Остр Corp | LTV-844 против PC844 |
| PS2501-4-A Оптическая электроника |
Optocoupler выхода транзистора, 4-Element, 5000V изоляция, НЕЭТИЛИРОВАННЫЙ, ПЛАСТИКОВАЯ, DIP-16 | Приборы Ltd сложного полупроводника NEC | LTV-844 против PS2501-4-A |
| ILQ621 Оптическая электроника |
Optocoupler выхода транзистора, 4-Element, изоляция 5300V, | Vishay Intertechnologies | LTV-844 против ILQ621 |
| TLP620-4 Оптическая электроника |
Optocoupler выхода Входн-транзистора AC, 4-Element, 5300V изоляция, ROHS УСТУПЧИВОЕ, ПЛАСТИКОВАЯ, DIP-16 | Компоненты Isocom | LTV-844 против TLP620-4 |
| LTV-8441S Оптическая электроника |
Optocoupler выхода входного сигнала-Darlington AC, 4-Element, 5000V изоляция, ПОВЕРХНОСТНЫЙ ДЕРЖАТЕЛЬ, DIP-16 | Lite-на Полупроводнике Корпорации | LTV-844 против LTV-8441S |
| LTV8441 Оптическая электроника |
AC INPUT-DARLINGTON 4 КАНАЛОВ ВЫВЕЛ НАРУЖУ OPTOCOUPLER, DIP-16 | Lite-на Полупроводнике Корпорации | LTV-844 против LTV8441 |
Описания
