| Место происхождения | Звонок |
| Фирменное наименование | Renesas |
| Сертификация | ROHS |
| Номер модели | ISL6522CBZ-TR5190 |
Схема данных ISL6522CBZ-TR5190ISL6522 обеспечивает простую, одиночную цепь обратной связи, управление режима напряжения тока с быстрым переходным ответом. Оно включает работающий вхолостую генератор треугольник-волны 200kHz который регулируем снизу 50kHz к сверх 1MHz. Усилитель сигнала ошибки отличает тарифом продукта и ряда 6V/µs увеличени-ширины полосы частот 15MHz который включает высокую ширину полосы частот конвертера для быстрого переходного представления. Приводя коэффициент обязанности PWM выстраивает в ряд от 0-100%.
ISL6522 защищает против условий перегрузок по току путем блокировать деятельность PWM. ISL6522 контролирует течение путем использование rDS (ДАЛЬШЕ) верхнего MOSFET который исключает потребность для настоящего воспринимая резистора.
• Управляет 2 MOSFETs N-канала
• Работает от входного сигнала +5V или +12V
• Простой дизайн управлением одно-петли
- управление Напряжени тока-режима PWM
• Быстрый переходный ответ
- Высокий усилитель сигнала ошибки ширины полосы частот
- Полный коэффициент обязанности 0-100%
• Превосходная стабилизация напряжения выхода
- внутренняя ссылка 0.8V
- ±1% над линейным напряжением и температурой
• Монитор недостатка перегрузок по току
- Не требует дополнительного настоящего чувствительного элемента
- Использует MOSFETs rDS (ДАЛЬШЕ)
• Конвертер может источник и течение раковины
• Небольшой размер конвертера
- Постоянн деятельность частоты
- работающий вхолостую генератор 200kHz programmable от 50kHz к сверх 1MHz
• 14 руководство пакет пакета SOIC и TSSOP и 16 руководства 5x5mm QFN
• Пакет QFN
- Уступчивый к QFN-квадрациклу JEDEC PUB95 MO-220 плоско отсутствие плана Руководств-продукта.
- Около следа ноги пакета Обломок-масштаба; Улучшает эффективность и растворитель PCB в профиле
• Pb свободное от доступное (RoHS уступчивое)
• Электропитание для Pentium®, Пентиума микропроцессоры Pro, PowerPC® и AlphaPC™
• Высокомощное 5V к регуляторам 3.xV DC-DC
• Низшее напряжение распределило электропитания
Спецификации
| Атрибут | Атрибут со значением |
|---|---|
| Изготовитель | Renesas |
| Категория продукта | Регуляторы переключения DC DC |
| Серия | ISL6522 |
| Упаковка | Лента & вьюрок (TR) |
| Блок-вес | 0,008501 oz |

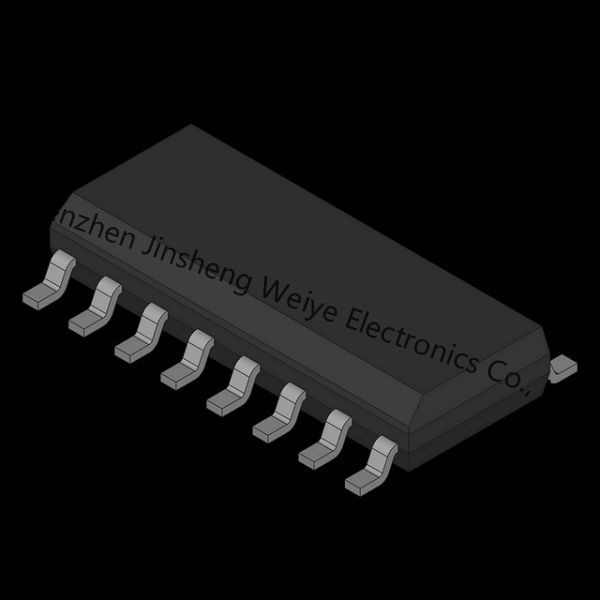

| Пакет-случай | 14-SOIC (0,154", ширина 3.90mm) |
| Рабочая температура | 0°C | 70°C (ЖИВОТИКИ) |
| Типа Выход | Водитель транзистора |
| Функция | Понижение |
| Поставщик-Прибор-пакет | 14-SOIC |
| Номер--выходы | 1 выход |
| Топология | Самец оленя |
| Напряжени тока-поставка-Vcc-Vdd | 10,8 V | 13,2 V |
| Частот-переключение | 200kHz |
| Контрол-особенности | Позвольте, настройка по частоте, управление участка, мягкое начало |
| Выход-конфигурация | Позитв |
| Выход-участки | 1 |
| Обязанност-Цикл-Макс | 1 |
| Одновременн-выпрямитель тока | Да |
| Час-Sync | Никакой |
| Сериал-интерфейсы | - |
| Максимальная рабочая температура | + 70 c |
| Температурная амплитуда рабочей температуры | 0 c |
| Выход-напряжение тока | 0,8 v до 12 v |
| Выход-настоящий | 500 мам |
| Переключени-частота | 50 КГц к 1000 КГц |
| Пакет-случай | Узкая часть SOIC-14 |
| Обязанност-Цикл-Макс | 100% |
Форма, пакет, функциональный совместимый компонент
