| Место происхождения | Звонок |
| Фирменное наименование | onsemi |
| Сертификация | ROHS |

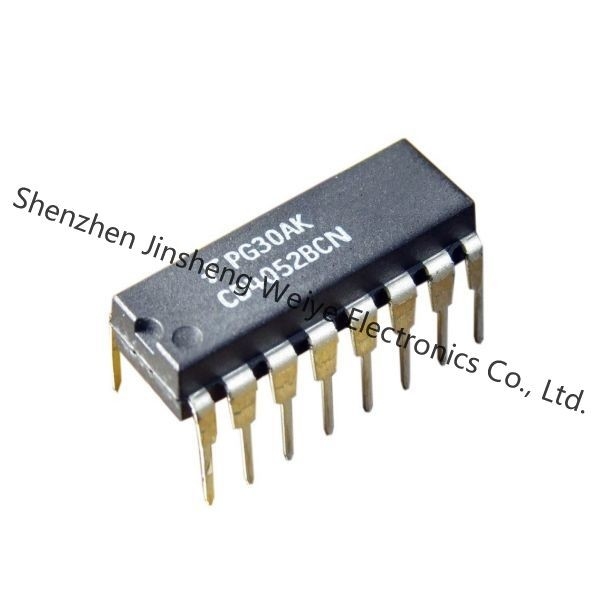

| Номер модели | CD4052BCN |
Схема данных CD4052BCN
Детали продукта
Мультиплексоры CD4051BC, CD4052BC, и CD4053BC сетноые-аналогов/демультиплексоры цифров контролируемые сетноые-аналогов переключатели имея низкий импеданс "ON" и очень низкие течения утечки "OFF ". Контроль аналоговых сигналов до 15V p-p может быть достиган амплитудами цифрового сигнала 3−15V. Например, если VDD =5V, VSS =0V и VEE = −5V, аналоговые сигналы от −5V к +5V могут быть проконтролированы цифровыми входными сигналами 0−5V. Цепи мультиплексора рассеивают весьма - низкую спокойную силу над ряды полной подачей напряжения VDD−VSS и VDD−VEE, независимый государства логики сигналов управления. Когда логически «1" присутствует на заблокируйте терминал входного сигнала все каналы "OFF ".
■Широкий диапазон уровней цифровых и аналогового сигнала:
цифровые 3 – 15V, аналог к 15Vp-p
■Низкое сопротивление "ON": 80Ω (тип.) над всем 15Vp-p
ряд сигнала ввода для VDD −VEE =15V
■Высокое сопротивление "OFF ":
утечка канала PA ±10 (тип.) на VDD −VEE =10V
■Преобразование логики ровное для цифровых адресуя сигналов
3 – 15V (VDD −VSS =3 – 15V) для того чтобы переключить сетноое-аналогов signa
до 15 Vp-p (VDD −VEE =15V)
■Соответствуют характеристики переключателя:
∆RON =5Ω (тип.) для VDD −VEE =15V
■Очень низкая спокойная диссипация силы под всеми
условия входного сигнала и поставки контроля над цифров:
1 µW (тип.) на VDD −VSS =VDD −VEE =10V
■Бинарный расшифровывать адреса на обломоке
Спецификации
| Атрибут | Атрибут со значением |
|---|---|
| Изготовитель | onsemi |
| Категория продукта | Сетноые-аналогов переключатели, мультиплексоры, демультиплексоры |
| Категории | Интерфейс - сетноые-аналогов переключатели, мультиплексоры, демультиплексоры |
| Изготовитель | НА полупроводнике |
| Серия | - |
| Упаковка | Трубка |
| Част-состояние | Устарелый |
| Переключател-цепь | SP4T |
| Мультиплексор-Демультиплексор-цепь | 4 |
| Номер--цепи | 2 цепи |
| На-Государство-Сопротивлени-Макс | 240 омов |
| Канал-к-Канал-соответствовать-ΔRon | 5 омов |
| Voltage-Supply-Single-V+ | 5 V | 15 V |
| Напряжени Тока-Поставк-двойной-V± | ±2.5 V | 7,5 V |
| Переключател-Врем-Тонн-Франт-Макс | 320ns, 150ns |
| -3db-Bandwidth | 40MHz |
| Обязанност-впрыска | - |
| Канал-Емкост-CS--CD- | - |
| Настоящ-Утечк-БЫТЬ--Макс | 50nA |
| Помеха | -40dB @ 3MHz |
| Рабочая температура | -55°C | 125°C (ЖИВОТИКИ) |
| Пакет-случай | 16-DIP (0,300", 7.62mm) |
| Поставщик-Прибор-пакет | 16-DIP |
| Основани-Част-номер | 4052 |
