| Место происхождения | Звонок |
| Фирменное наименование | Texas Instruments |
| Сертификация | ROHS |

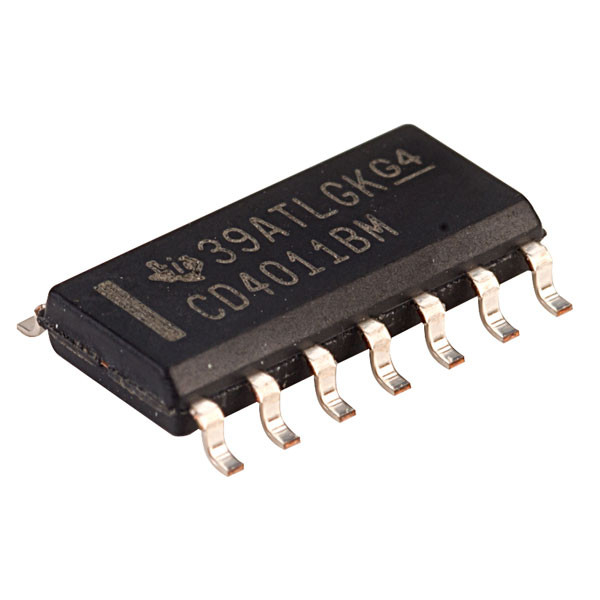

| Номер модели | CD4011BM |
Детали продукта
Ворота CD4011BMS, CD4012BMS, и CD4023BMS NAND обеспечить дизайнера системы со сразу вставкой функции NAND и дополнить существующую семью ворот CMOS. Все входы и выходы амортизированы.
CD4012BMS - Двойной входной сигнал 4
CD4023BMS - Входной сигнал тройки 3
• Высоковольтные типы (оценка 20V)
• Время задержки распространения = 60ns (тип.) на CL = 50pF, VDD = 10V
• Амортизированные входы и выходы
• Унифицированное симметричное вывело наружу характеристики
• Максимальное течение входного сигнала 1µA на 18V над диапазоном температур полного пакета; 100nA на 18V и +25oC
• 100% испытанное для максимального спокойного течения на 20V
• параметрические оценки 5V, 10V и 15V
• Допустимый предел шума (над диапазоном температур полного пакета):
- 1V на VDD = 5V
- 2V на VDD = 10V
- 2.5V на VDD = 15V
• Соотвествует все но. 13B временных стандартов JEDEC, «стандартные технические условия для описания прибора CMOS серии «b»
Спецификации
| Атрибут | Атрибут со значением |
|---|---|
| Изготовитель | Texas Instruments |
| Категория продукта | Обломоки IC |
| Изготовитель | Texas Instruments |
| Продукт-категория | Логические вентили |
| RoHS | Детали |
| Продукт | Ворота Одно-функции |
| Логик-функция | NAND |
| Логик-семья | CD4000 |
| Номер--ворота | Ворота 4 |
| Номер--Входн-линии | Входной сигнал 2 |
| Номер--Выход-линии | 1 выход |
| Высокопоставленный - Выход-настоящий | - 1,5 мамы |
| Низко-Уровн-Выход-настоящий | 1,5 мамы |
| Распространени-Задержк-время | 250 ns |
| Поставк-Напряжени тока-Макс | 18 v |
| Поставк-Напряжени тока-минута | 3 v |
| Максимум-Работать-температура | + 125 c |
| Установк-стиль | SMD/SMT |
| Пакет-случай | SOIC-14 |
| Упаковка | Трубка |
| Бренд | Texas Instruments |
| Типа Логик | 2-Input NAND |
| Минимум-Работать-температура | - 55 c |
| Работать-Температур-ряд | - 55 c до + 125 c |
| Серия | CD4011B |
| Блок-вес | 0,004564 oz |
